成都無線網橋中繼傳輸?shù)娜N方式

成都弱電公司訊：

在無線傳輸上我們常用到網橋，然后對于遠距離或有障礙物環境，卻不得不用到中繼的方式，這里我就和大家一起來了解下無線中繼的應用。

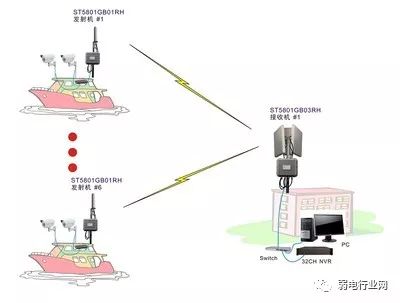

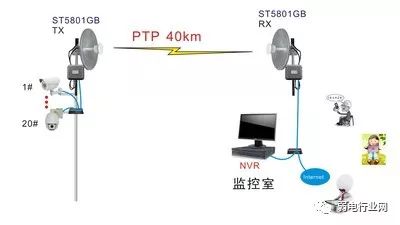

無線網橋應用于無線監控中時，有三種組網及傳輸方式，分別是點對點傳輸、點對多點傳輸、中繼傳輸。但實際應用中，中繼模式還是比較少用的，一是會增加成本，二是信號存在一定的損耗。

但有些時候也不得不使用中繼，比如，現場環境并不理想，總有這里或者那里遮擋了無線網橋的傳輸線路，如建筑物、樓房、樹木等，此時如果不想另?yè)Q線路，就只能采取中繼傳輸。

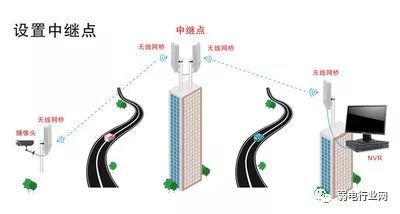

中繼模式，就是利用無線網橋之間的連接功能，將無線信號從一個中繼點傳遞到下一個中繼點，實現信號的增強，并形成新的無線覆蓋區域，最終達到延伸無線網絡的覆蓋范圍的目的。

中繼與橋接的區別

這里說下中繼與橋接的區別。無線網橋的點對點傳輸或者點對多點傳輸屬于橋接范疇，而中繼傳輸屬于中繼范疇。橋接會出現兩個單獨的SSID，即使SSID即使設置成一樣，還是會顯示出多個，而中繼不管連多少個網橋，SSID只有一個。

橋接的目的在于連接兩個或者多個不同的網絡，以便擴展無線網絡覆蓋范圍，中繼的目的在于擴大同一個無線網絡的覆蓋范圍?？偟恼f(shuō)起來，橋接和中繼的本質不同，但目的是相同的。

中繼有3種不同的方式，分別是單模單無線網橋中繼、單模雙無線網橋中繼、雙模/多模單無線網橋中繼。

單模單無線網橋中繼

單模單無線網橋中繼，就是利用一臺單模無線網橋作為中繼點，然后通過功分器分接到兩個天線上，一個天線連接監控點的無線網橋，另一個天線連接監控中心的無線網橋。這樣雖然是最省錢的模式，但由于利用功分器是會將帶寬降低一半以上，所以在一些大型的工程，或者帶寬要求較高的工程里，一般不會采用這種中繼方式。

單模雙無線網橋中繼

單模雙無線網橋中繼，利用兩臺單模無線網橋作為中繼點，利用交換機連接這兩臺無線網橋，其中一臺對準監控點的無線網橋，用作接收信號，另一臺則對準監控中心的無線網橋，用作發射信號。此方式損耗較小，多數應用在延長傳輸距離、避開遮擋物、傳輸帶寬要求較高的工程里，缺點是要用的設備較多，成本較高。

雙模/多模單無線網橋中繼

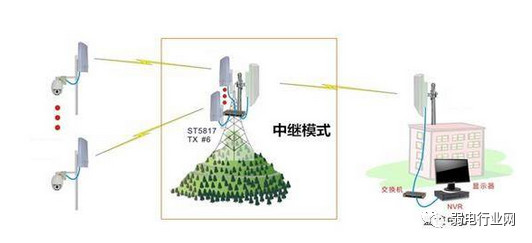

雙模/多模單無線網橋中繼，采用了一臺雙?；蚨嗄５臒o(wú)線網橋作為中繼點，通過兩面或多面的天線對準各個方向監控點的無線網橋作為接收端，對準監控中心無線網橋的天線則作為發射端。利用雙?；蚨嗄５膬?yōu)勢，就可以省去多臺無線網橋的費用，而且無需采用功分器或交換機，安裝更簡便。這類中繼方式，多用于傳輸距離較遠、傳輸帶寬要求較高、避開遮擋物、多中繼點等類型的監控工程或組件MESH網絡之中，缺點是這類設備的價格較高，但相對的性能更強。
